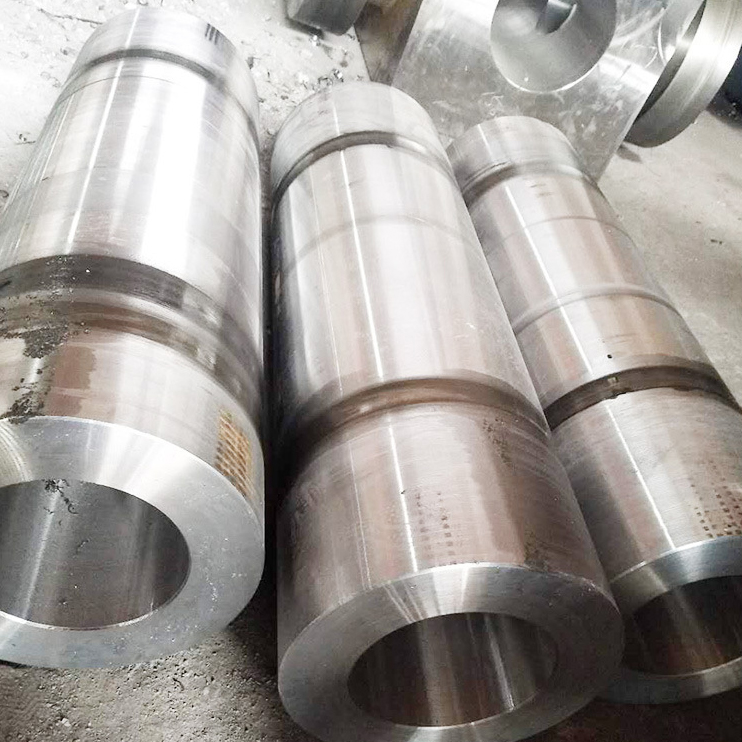

Ein geschmiedetes Rohr (genauer bezeichnet als geschmiedetes und gelangtes Rohr ) ist eine hohle, zylindrische Komponente, die zur Übermittlung von Flüssigkeiten, Gasen oder anderen Materialien unter hohem Druck, Temperatur oder Spannung entwickelt wurde. Es wird erzeugt, indem ein massives Metallküche geschipft und dann ein Loch durch seine Mitte bohrt (langweilig). Dieser Prozess priorisiert eine überlegene mechanische Stärke und strukturelle Integrität gegenüber der einfachen Herstellung. Die Hauptidee ist, dass die Wand des Rohrs aus dem festen, komprimierten Kern des Original -Metall -Billets gebildet wird, nicht aus einer gerollten und geschweißten Platte oder einem kontinuierlichen Gussholz.
Wie es gemacht wird: der Schmieden und der langweilige Prozess
Der Herstellungsprozess unterscheidet sich erheblich von dem von nahtlosen gerollten Rohr und ist der Schlüssel zu seinen Eigenschaften:
Billet-Auswahl: Ein fester zylindrischer Billet aus hochwertigem Legierungsstahl (z. B. Edelstahl, Chrommoly) wird auf eine bestimmte Größe geschnitten.
Heizung: Der Billet wird in einem Ofen auf eine hohe Temperatur erhitzt, bei der das Metall plastisch und formbar wird.
Schmieden: Der glühende Billet wird in einer hydraulischen Schmiedepresse unter immensen Druck gelegt. Es wird gearbeitet, häufig mit offenen Schmiedetechniken, um eine raue zylindrische Form zu bilden. Dieser Schritt verdichtet das Metall, eliminiert Hohlräume und verfeinert die Getreidestruktur.
Piercing und Bohrung: Der fest geschmiedete Zylinder ist noch nicht hohl. Es wird in eine horizontale Bohrmühle bewegt, in der ein großer Bohrer genau ein Loch durch die gesamte Länge seines Zentrums bittet.
Wärmebehandlung: Das raue Rohr erfährt eine Wärmebehandlung (Normalisierung, Löschung und Temperieren), um die gewünschten mechanischen Eigenschaften wie eine spezifische Zugfestigkeit, Härte und Zähigkeit zu erreichen.
Finishing: Das Rohr wird auf seine endgültigen Abmessungen (Außendurchmesser und Wandstärke) auf einer Drehmaschine fertiggestellt. Es kann auch auf dem Innendurchmesser (ID) für eine glatte Oberfläche geschliffen oder poliert werden.
Hauptvorteile von geschmiedetem Rohr
Mit dem Schmiedensprozess gibt diese Rohre einzigartige Vorteile für kritische Anwendungen:
Außergewöhnliche Stärke und strukturelle Integrität: Dies ist der Hauptvorteil. Der Schmiedeprozess erzeugt einen kontinuierlichen, gleichmäßigen Kornstrom, der der Form des Rohrs folgt. Es gibt keine Nähte, Schweißnähte oder Laminationen, die potenzielle Versagenspunkte sind.
Überlegene Sicherheit unter hohem Druck: Da keine Schweißnaht -Naht vorliegt, können geschmiedete Rohre extrem hohe Innendrucke ohne das Risiko eines Nahtbruchs bewältigen. Sie sind ideal für Hochdruckanwendungen.
Homogene Materialeigenschaften: Die Wandstärke hat durchweg konsistente mechanische Eigenschaften, ohne Abweichungen zwischen einem Grundmetall und einer Schweißzone.
Ausgezeichnete Auswirkung und Müdigkeitsbeständigkeit: Die raffinierte Kornstruktur macht sie stark gegen Schockbelastungen, Druckzyklen und Vibrationen, die Ermüdungsrisse in schwächeren Rohren verursachen könnten.
Besser für dicke Wände: Der Schmiedens- und Bohrprozess eignet sich außergewöhnlich gut für die Herstellung von Rohren mit sehr dicken Wänden, die für ultrahochdrucke Dienste erforderlich sind.
Nachteile
Extrem hohe Kosten: Der Prozess ist Arbeit, Energie und zeitintensiv, wodurch das geschmiedete Rohr wesentlich teurer ist als nahtlos oder geschweißt.
Größenbeschränkungen: Es gibt praktische Grenzen für Länge und Durchmesser, die wirtschaftlich geschmiedet und gelangweilt werden können. Sie werden im Allgemeinen nicht in den langen kontinuierlichen Längen produziert, die sich nahtlose Rohre befinden.
Längere Vorlaufzeiten: Der komplexe Herstellungsprozess führt zu viel längeren Produktions- und Lieferzeiten.
Gemeinsame Anwendungen
Forged -Rohre werden unter extremen Servicebedingungen verwendet, bei denen der Fehler katastrophal und die Kosten ein sekundäres Problem sind. Sie werden sie finden in:
Stromerzeugung: Hauptdampfleitungen und Futterwasserleitungen in fossilen Brennstoff- und Kernkraftwerken mit hohem Druck.
Öl & Gas: Hochdruckkrümmersysteme, ersticken und abtöten Linien für Bohrstors und Komponenten in Unterwasserproduktionsbäumen.
PETROCHEMISCHE: Hochdruckreaktor-Vorschublinien, Auslasskopfzeile und Prozessrohrleitungen in Hydrocracker und Reformereinheiten.
Hydrauliksysteme: Verteiler und Linien für ultrahochdrucke Hydrauliksysteme (z. B. in schweren Maschinen, Pressen).
Luft- und Raumfahrt und Verteidigung: Hydraulikleitungen und Kraftstoffsysteme in Flugzeugen und Raumfahrzeugen, bei denen die Zuverlässigkeit von größter Bedeutung ist.
